常規的專利挖掘方法應當從發現問題出發，形成解決問題的構思，進而在構思中挖掘出最主要的創新點，成為專利挖掘的核心，最后再圍繞這一核心，形成完整的技術方案，滿足專利申請的要求。本期將理論和肥皂盒專利挖掘?qū)嵗Y(jié)合，詳細介紹了常規的挖掘步驟。

肥皂盒專利挖掘案例

第一階段：形成發明構思。

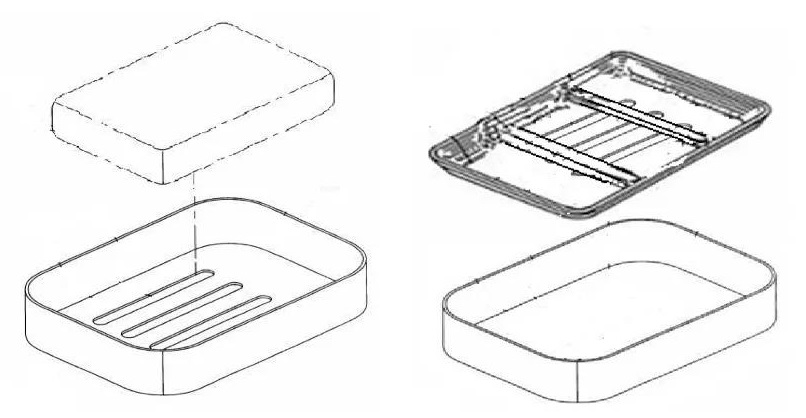

第一步：發現問題。如圖1所示的肥皂盒在日常使用時存在“從肥皂盒中流出的污水把臺面弄臟”的問題。

第二步：解決問題。某企業技術人員針對問題，設計出了這樣一種肥皂盒，它是一種雙層結構，上層用于放置肥皂的結構中具有排水槽和肋條，與肋條的上表面平行，下層結構是一個接水盒，同時，為使這種雙層結構不致過高，將上層結構的四周側壁降低。使用時，污水會經過排水槽流入接水盒中，不會直接流到臺面上，一段時間之后，需要將接水盒中的污水清理干凈。如圖2所示。

圖1存在問題的肥皂盒     圖 2初步解決問題

第二階段：挖掘創新點。

第一步：技術分析。對改進后的肥皂盒從技術功能的角度進行技術分析。

首先，為了解決最主要的污染臺面的問題，設計了雙層結構。

其次，在排水槽的基礎上，研發人員們進一步增加了肋條，這樣，在忘了清理接水盒，污水從排水槽反向溢出的情況下，還可以讓肥皂暫時與污水隔離，同時使用者會發現污水的溢出，盡快清理接水盒。也就是說，研發人員通過肋條的設計，進一步強化了該肥皂盒防止泡軟肥皂的功能。

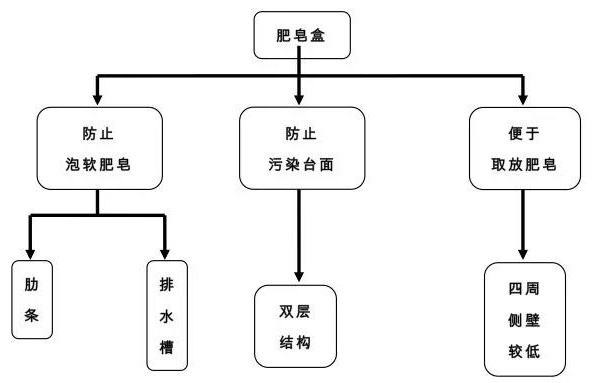

最后，研發人員通過將側壁降低，發布使用者取拿肥皂。技術分析的具體結構如圖3所示。

圖3 肥皂盒技術分析示意圖

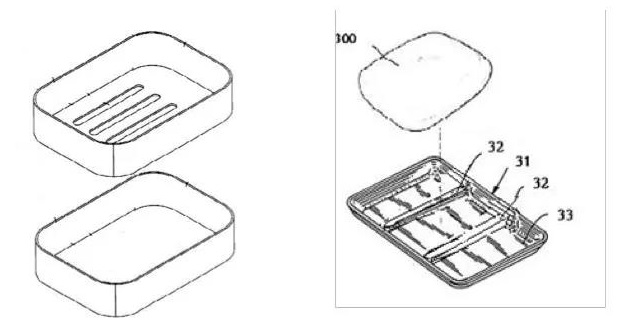

第二步：確定現有技術。在技術分析基礎上，對改進后的肥皂盒進行專利檢索。得到兩篇相關授權專利。授權的獨立權利要求和主要附圖分別如圖4和圖5所示。

圖4肥皂盒專利1             圖5 肥皂盒專利2

第三步：風險判定。

首先對侵權風險進行判定。圖4所示的肥皂盒專利1，權利要求的保護范圍比較大，只要是采用了排水槽和雙層結構的技術方案，都會落入它的保護范圍，如果考慮侵權判定中的等同的情況，即使不是排水槽而是排水孔的話，也會被判定為侵權。顯然某企業目前的肥皂盒采用了排水槽和雙層結構，落入了其保護范圍。對于圖5所示的肥皂盒專利2，由于某企業的肥皂盒也采用了肋條、低側壁的技術方案，自然也落入了其保護范圍。

同時，某企業的肥皂盒相對這兩個現有技術中的肥皂盒的結合，創造性的高度是較低的，很有可能會因?yàn)椴痪邆鋭?chuàng)造性而不能獲得授權。

第四步：規避設計。

針對圖4所示肥皂盒專利1的技術方案，可以使用要素改變的方法，用引導污水的方法代替雙層結構。即在接水裝置上留出引導水定向流出的出口，采用肋條將污水與肥皂隔離。

   針對圖5所示的肥皂盒專利2，它采用肋條，防止泡軟肥皂，采用低側壁，便于肥皂的取放。這種肥皂盒的問題其實比較明顯，由于側壁較低，污水很容易溢出來，同時由于肥皂都比較滑，而且一般呈橢圓形，很容易從低的側壁上滑出來。只要能把問題解決，也就避開了這種肥皂盒的專利保護范圍。把一側的側壁變得低一些，可以方便肥皂的取放，為了防止肥皂從低側壁這一側滑落，肋條設計成向開口側隆起的形狀，那么放置在其上的肥皂自然向內傾斜，不致滑落，同時，底面也就有可能采取適當?shù)南蜷_口側向下傾斜的角度，底面的向外傾斜由肋條的向內傾斜加以矯正，保持肥皂放置后整體向內傾斜的效果。

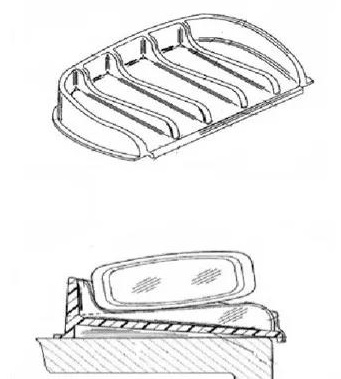

規避設計后的肥皂盒如圖6所示。

圖6 規避設計后的肥皂盒

針對規避設計后的技術方案，應再次進行技術分析、確定現有技術和風險判定的步驟，以確定當前技術方案沒有專利侵權風險。第二次技術分析的結果如圖7所示。

圖7 規避設計后的肥皂盒的技術分析示意圖

第五步：確定提煉創新點。通過技術分析的結果與現有技術中的肥皂盒的比較，來確定肥皂盒的創新點。

首先，一側側壁取消這一技術特征是現有的肥皂盒中沒有的，而且在技術分析中出現了三次，也就是說單單這一個技術特征，就可以實現三種功能，顯然，這一技術特征是肥皂盒最重要的創新點。第二是肋面向開口側向上傾斜，也是現有的肥皂盒中沒有的。最后一個是底面向開口側向下傾斜。

第三階段：形成專利申請。

第一步：撰寫技術交底書。

首先是現有技術，某企業自身原先的肥皂盒是一種現有技術，確定現有技術步驟中檢索到的兩個肥皂盒也是現有技術。

第二是發明目的，與現有技術中存在問題，以及本發明的肥皂盒的功能相對應。

第三是本發明的技術方案，可以根據技術分析的結構進行系統闡述。

第四是創新點和技術效果，對應概括提升之后得到的發明點，以及發明點所對應的技術效果。

第二步：選擇保護方式。

肥皂盒屬于一種簡單的結構型產品，易于逆向工程，無法保密，不適合用商業秘密來保護。所以，需要通過申請專利來對其進行保護，這是最合適的保護方式。

決定了申請專利之后，需要確定通過哪種類型的專利進行保護。結合肥皂盒的市場特點可以看出，肥皂盒屬于生產、銷售周期都較短的產品，需要盡快上市，所以就需要盡快獲得專利權以獲得實質性的保護，需要選擇申請實用新型專利，在資金充足的情況下，可以選擇實用新型和發明同時申請。此外，肥皂盒造型美觀，有一些流線型的設計，再結合一些色彩，還可以申請外觀設計專利。

第三步：撰寫專利申請。根據技術交底書的內容，撰寫專利申請。根據分析得出的三個創新點，可以分別申請三個專利，每個專利申請圍繞一個創新點撰寫權利要求。也可以將三個創新點同時寫在一個專利申請中，利用獨立權利要求與從屬權利要求靈活運用，形成不同的保護范圍。

[1]楊鐵軍等. 企業專利專利工作實務手冊[M]. 北京: 知識產權出版社,2013: 66.
