近20年來，現代TRIZ蓬勃發展，逐步開發出了許多高效的專利規避使用工具。本文將結合近兩年影響力較大的華為訴三星專利案“組件顯示處理方法和用戶設備”加以具體展示。

1、規避設計的概念

規避設計（Design Around）,又稱回避設計，是指對涉及風險專利的產品或方法中的某些技術特征重新進行研發、設計，使其具有差異化的特征，能夠區別于侵權風險專利的技術方案，從而消除風險專利的威脅。

就法律層面而言，專利規避設計的直接和根本目標是繞開現有專利的保護范圍，在專利檢索的基礎上，對同領域現有專利的保護范圍進行解讀，避免研發產品落入已有專利的保護范圍。專利規避設計不僅要避免相同侵權，也要避免等同侵權。因此，規避設計方案必須具備足夠的差異性，差異程度較小的規避產品仍然存在等同侵權的風險。

專利規避設計通?？勺裱眉艉吞鎿Q兩點基本原則。

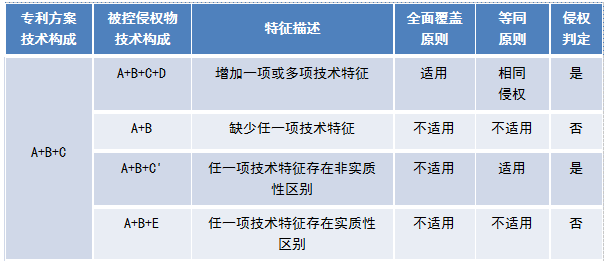

△專利侵權判定原則

裁剪原則源自專利侵權判定中的“全面覆蓋原則”，通過對在先專利的技術方案構成要件進行裁剪，使得規避設計獲得的技術方案缺少其中一個或多個組成要件，從而不滿足組成要件的全面覆蓋原則，就避免了專利侵權。

替換原則源自專利侵權判定中的“等同原則”，通過改變在先方案中的一個或多個構成要件，使得規避設計獲得的技術方案不同于在先專利的技術方案，兩者的特征不相同也不等同，從而避免專利侵權。

2、TRIZ在專利規避設計中的應用

TRIZ理論是由前蘇聯發明家和創新學家根里奇?阿奇舒勒G.S.Altshuller（1926－1998）創立。阿奇舒勒先生指出：一旦我們對大量的好的專利進行分析，提煉出問題的解決模式，就能夠?qū)W習這些模式，從而創造性地解決問題。

將TRIZ應用于專利規避設計是由國際TRIZ協會前主席謝爾蓋·伊克萬科Sergei Ikovenko大師在1991年首次提出的。Sergei Ikovenko大師一共整理出11種專利策略，包括：自我矯正策略、籬笆策略、關卡策略、潛水艇策略、反擊策略、隱形反擊策略、裁剪規避策略、禁止反悔策略、地毯策略、討價還價策略和阻止曝光策略。

近20年來,現代TRIZ蓬勃發展，逐步開發出了許多高效的專利規避使用工具。表2所示為專利規避設計原則的具體表現形式以及可以用于規避設計的現代TRIZ工具。下面將結合近2年影響力較大的華為訴三星專利案“組件顯示處理方法和用戶設備”加以具體展示。

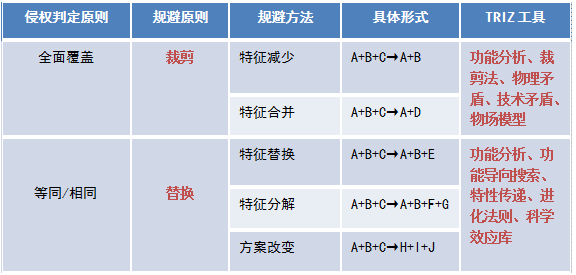

△專利規避設計原則

3、高價值專利案情描述

2016年6月華為終端有限公司（以下簡稱“華為”）以專利侵權為由，狀告三星（中國）投資有限公司等三家被告。華為在泉州起訴三星專利侵權并索賠8050萬元，涉及的專利則屬于智能手機相關專利。歷時10個月后，華為終端公司終于拿到了一審勝訴判決，三星被判向華為賠償8000萬元人民幣。

這項名為“一種可應用于終端組件顯示的處理方法和用戶設備”的發明專利權，專利號為ZL201010104157.0。由華為終端有限公司于2010年1月28日提交申請，并于2011年6月5日獲得授權。該項專利涉及在手機終端中移動組件（所謂的組件，是指例如應用程序的快捷方式、Widget、文件或文件夾等）的方法，屬于交互（應用）類專利。

2016年7月18日，原告天津三星公司就華為公司持有的專利號為201010104157.0，專利名稱為“組件顯示處理方法和用戶設備”的專利（簡稱涉案專利），以不屬于專利保護的客體、缺少必要技術特征、說明書公開不充分、權利要求得不到說明書的支持、缺失新穎性、創造性等理由，向?qū)＠麖蛯徫瘑T會提出無效宣告請求。三星（中國）投資有限公司、惠州三星電子有限公司亦針對涉案專利提起無效宣告請求，專利復審委員會并案審理。2017年4月7日，專利復審委員會作出第31835號決定（如表3所示），駁回了天津三星公司等三公司的全部無效請求，維持涉案專利有效。

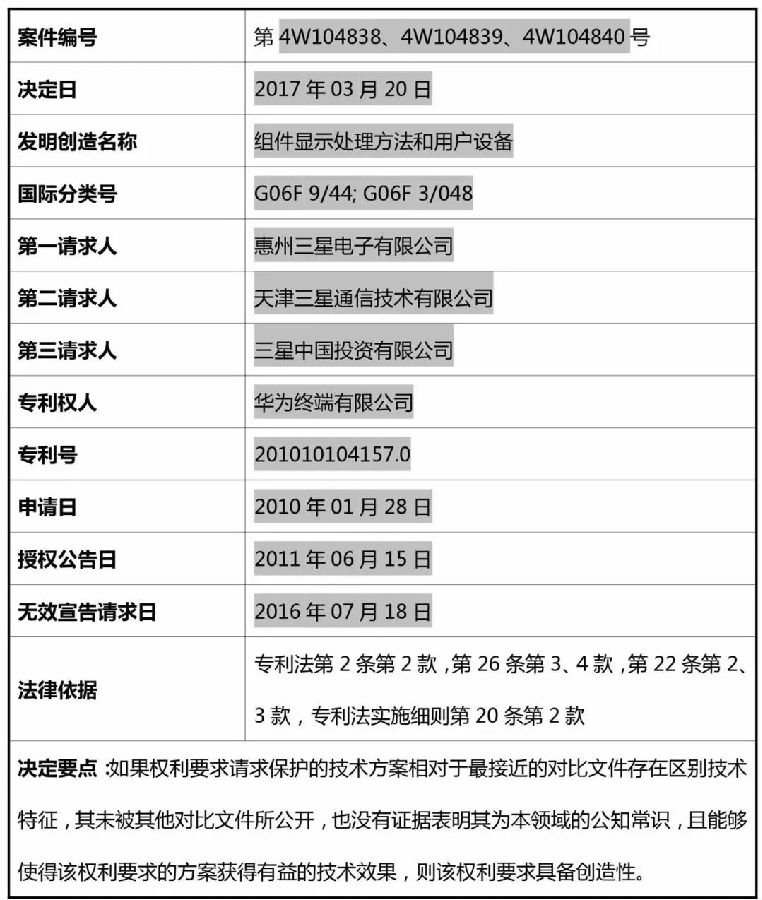

△專利復審委員會無效宣告請求審查決定（第31835號）

原告天津三星公司不服被訴決定，向北京知識產權法院提起訴訟，認為被訴決定中相關認定有誤，請求法院判決撤銷被訴決定并判令專利復審委員會重新做出審查決定。2017年12月22日，福建省高級人民法院二審判決(2017)閩民終501號，維持了泉州高院的一審判決，要求三星公司停止制造、許諾銷售、銷售搭載涉案專利技術方案的移動終端（具體型號如下：SM-J7108、SM-A5100、SM-A7108、SM-A5108、SM-T355C、SM-T550、SM-N9200、SM-A7100、SM-G9280、SM-J5108、SM-A8000、SM-T810、SM-G9250、SM-A9000、SM-T715C、SM-J5008、SM-J7008、SM-G9200、SM-C5000、SM-C7000、SM-A9100、SM-G9300、SM-G9350）。

該涉案專利經受住了三星公司的無效考驗，權利要求范圍未受任何影響，并且在二審法院中均獲得勝訴。由此可見該專利的創造性和撰寫質量都非常高，專利侵權判賠金額高達8000萬元，是當之無愧的高價值專利。

4、TRIZ用于專利規避設計案例

通過專利分析發現該涉案專利具有2個獨立權利要求，其中獨立權利要求1為：

“1. 一種組件顯示處理方法，其特征在于，包括：

移動終端獲取組件處于待處理狀態的指示消息；

所述移動終端根據所述指示消息對容器中顯示在屏幕上的顯示區域進行縮小處理，以使所述屏幕在所述顯示區域縮小后空余出的區域顯示所述容器的隱藏區域，所述容器包括容納組件的顯示區域和隱藏區域?！?/span>

權利要求1所對應的附圖如下所示。

△涉案專利的第一獨立權利要求附圖

首先將權利要求1的全部組件一一列出，明確組件之間的相互作用關系，進行組件相互作為分析，再根據相互作用對組件進行功能分析，建立功能模型。

△第一獨立權利要求的功能分析圖

該涉案專利另一項獨立權利要求為權利要求9，具體描述如下：

“9. 一種移動終端，其特征在于，所述移動終端包括：

獲取模塊，用于獲取組件處于待處理狀態的指示消息；

處理模塊，用于根據所述指示消息對容器中顯示在屏幕上的顯示區域進行縮小處理，以使所述屏幕在所述顯示區域縮小后空余出的區域顯示所述容器的隱藏區域，所述容器包括容納組件的顯示區域和隱藏區域。”

權利要求9的主題為一種移動終端，包括獲取模塊和處理模塊，所對應的附圖如下圖3所示。

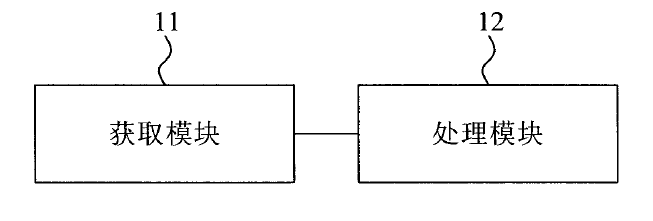

△涉案專利的第二獨立權利要求附圖

先將權利要求9的全部組件一一列出，明確組件之間的相互作用關系，再進行功能分析，建立功能模型（如圖4所示）。

△第二獨立權利要求的功能分析圖

由于第一獨立權利要求與第二獨立權利要求的功能組件幾乎相同，第一獨立權利要求的組件更為精簡，因此選擇第一獨立權利要求為專利規避分析的主要對象。再按照規避設計流程開展專利規避設計，即在對獨立權利要求進行功能分析，建立功能模型的基礎上，再對專利的技術方案構成要件進行裁剪或替換。

專利的技術方案經裁剪后會產生新的問題，需要將新的問題轉化為物理矛盾、技術矛盾或物場模型，分別加以解決。如果是對專利的技術方案構成要件進行替換，則可以將替換要件的的需求功能轉化為通稱功能，利用效應庫尋找替換方案；或者通過功能導向搜索將其他領域的技術方案通過特性傳遞的方式轉移到現有技術系統中；或者利用進化法則將進化趨勢的節點替換到現有技術系統中。

由于運用現代TRIZ進行分析和解決問題的過程較為復雜，并且需要具備較深厚TRIZ實務經驗的專家介入，本文不再一一贅述，僅列出如表4所示的運用各種TRIZ問題轉化工具得到的規避方案結果。

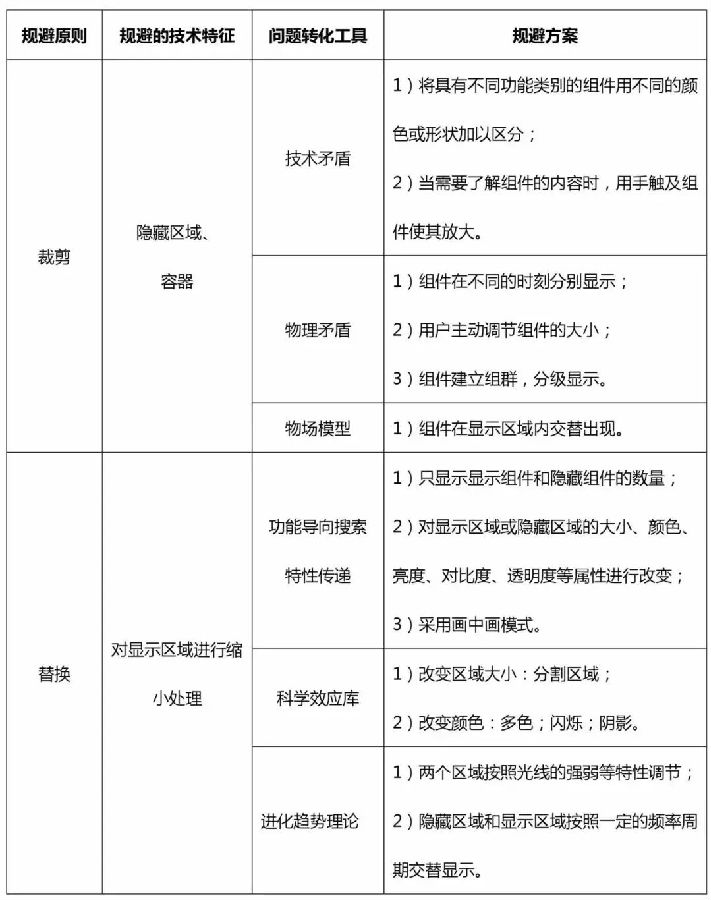

△TRIZ專利規避方法及規避方案總結

通過表4將涉案專利的規避方法及規避方案進行總結，可以發現共獲得十多種規避方案，運用各種問題轉化工具均能得到相應的規避方案。由此也可以表明，運用現代TRIZ的方法和工具進行專利規避設計，其效果是非常明顯的。

5、結論和展望

本文綜合運用現代TRIZ中的多種工具和創新思考方法，以專利侵權判定原則中的“全面覆蓋原則”和“等同原則”為起點和軸線，以功能分析為核心，開發出系統化的專利規避流程。本方法和流程針對獨立權利要求中技術特征較少、穩定性較高的高價值專利亦能產生較多的專利規避方案。

值得說明的是，運用現代TRIZ開發出來的專利規避設計屬于概念設計，最后須要再結合技術的實際情況將規避方案進行評估和驗證，將運用TRIZ得到的概念設計挖掘轉化為實際的技術方案，并將符合專利性的方案申請新專利，從而形成高價值的專利布局。
